Crosby Manille lyre à visser - G-209

More Information
Référence	MET-901001-7612
Matière corps+axe	Acier à haute résistance, grade 6
Norme	US Fed. Spec. RR-C-271
Manille à visser Pour les applications temporaires Serrez la goupille juste avant le levage

en stock

Skip to the end of the images gallery

Skip to the beginning of the images gallery

La description

Crosby Manille lyre à visser - G-209

Les manilles lyres (shackles) sont utilisées avec les chaînes de levage.

Vous avez le choix entre les manilles à visser ("screw pin shackle") et les manilles à axe boulonné goupillé ("Bolt-nut and cotter pin shackles").

Celle-ci est une manille à visser. Elle est donc idéale pour les applications temporaires, telles que le déplacement d'une charge.

Serrez la goupille juste avant le levage.

Pour plus d'informations, regardez la vidéo.

Des questions? Contactez-nous!

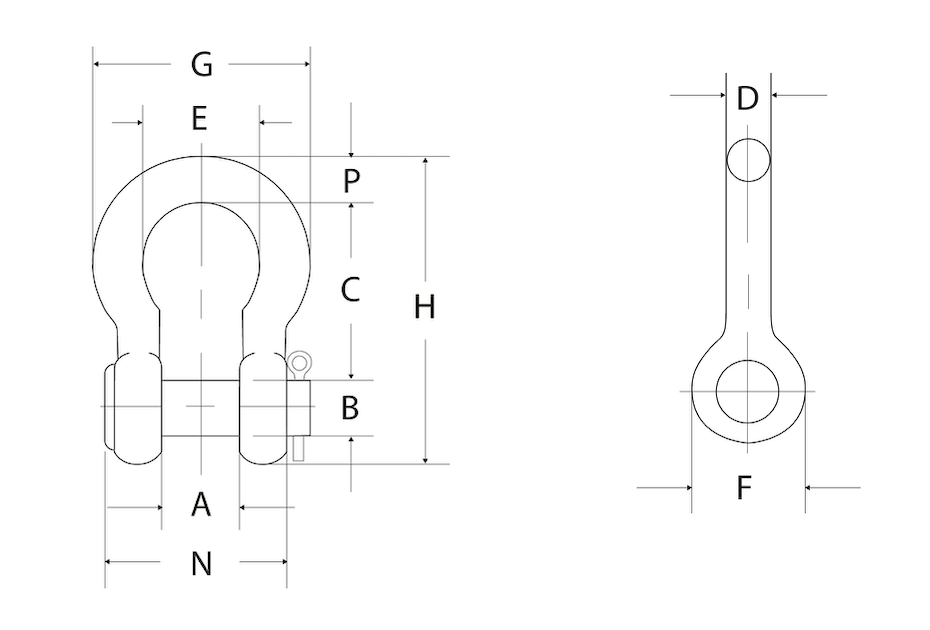

CMU limite (kg)	Poids (kg)	Dimensions (mm)
CMU limite (kg)	Poids (kg)	A	B	C	D	E	F	G	H	L	M	P
330	0,03	9,65^*	6	22,4^*	5	15	14	25	37	4	28	5
500	0,05	11,9^*	8	28,7^*	6	20	15	32	47	5	35	6
750	0,09	13,5^*	9	31^**	8	21	19	37	53	6	42	8
1 000	0,14	16,8^*	11	36,6^**	10	26	23	45	63	6	51	10
1 500	0,17	19,1^*	13	42,9^**	11	29	27	51	74	8	60	11
2 000	0,33	20,6*	16	47,8**	13	33	30	58	83	10	68	13
3 250	0,62	26,9^*	19	60,5^***	16	43	38	74	106	11	85	17
4 750	1,07	31,8^*	22	71,5^***	19	51	46	89	126	13	101	21
6 500	1,64	36,6^*	25	84^***	22	58	53	102	148	13	114	25
8 500	2,28	42,9^*	29	95^***	25	68	60	119	167	14	129	27
9 500	3,36	46^*	32	108^***	29	74	68	131	190	16	142	32
12 000	4,31	51,5^*	35	119^***	33	82	76	146	210	17	156	35
13 500	6,14	57^**	38	133^***	36	92	84	162	233	19	174	38
17 000	7,8	60,5^**	41	146^***	39	98	92	175	254	21	187	41
25 000	12,6	73^**	51	178^***	47	127	106	225	313	25	231	57
35 000	20,4	82,5^**	57	197^***	53	146	122	253	348	31	263	61
55 000	38,9	105^***	70	267^***	69	184	145	327	453	35	330	79

* Tolérance possible jusque 1,5 mm.
**Tolérance possible jusque 3,3 mm.
*** Tolérance possible jusque 6,35 mm.
